Válvulas Borboleta

As Válvulas Borboleta Bipartida classe 150lbs de 1.1/2’’ A 20’’

CONSTRUÍDA EM CORPO BIPARTIDO: EM FERRO NODULAR ASTM A536 Gr 65-45-12 e ASTM A GG30,GGG40,AÇO INOX ASTM A 351 CF8/CF8M e ASTM A 216 Gr WCB, COM SEU INTERNO, haste e disco em uma única peça sendo em INOX ASTM A 351 CF8/CF8M, ETC..., CONSTRUÍDA NA NORMA API 609 cat. A atendendo a classe de pressão entre 125 A 150lbs COM AS SEGUINTES VEDAÇÕES: EPDM, BUNA-N, PTFE, HYPALON, NBR, SBR, SILICONE, VITON, BRASTEC, EPDM BRANCO, ETC. TENDO SEUS ACIONAMENTOS ENTRE ELES: EIXO LIVRE, ALAVANCA, ATUADOR PNEUMÁTICO, ATUADOR ELÉTRICO, ATUADOR HIDRÁULICO, CAIXA REDUTORA POR VOLANTE, CAIXA REDUTORA POR CORRENTE, CAIXA REDUTORA DE EMERGÊNCIA E POR SISTEMA FLUTUANTE TIPO BÓIA.

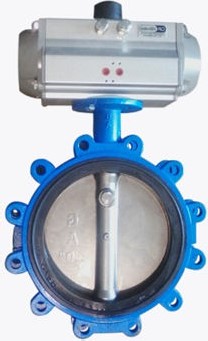

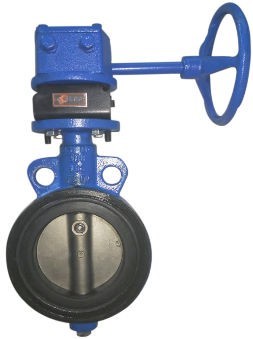

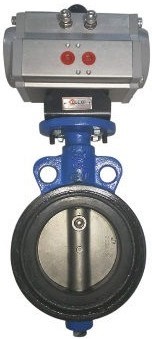

VÁLVULA COM ATUADOR

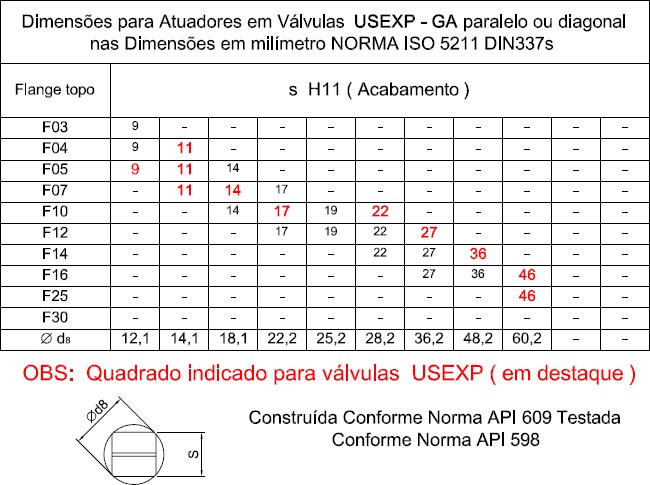

DIMENSIONAMENTO TÉCNICO 150LBS

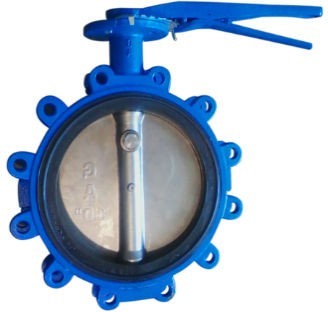

VÁLVULAS BORBOLETA TIPO LUG MONOBLOCO 150LBS DE 2’’ A 24’’ e BIPARTIDA DE 2’’ A 14’’

CONSTRUÍDA EM CORPO MONOBLOCO: EM FERRO NODULAR, ASTM A536 Gr 65-45-12 GGG40, AÇO INOX ASTM A 351 CF8/CF8M e ASTM A 216 Gr WCB, COM SEU INTERNO EM FERRO NODULAR ASTM A536 Gr 65-45-12 GGG40, INOX ASTMA 351 CF8/CF8M, ETC... tendo seu disco fixado através de parafuso padrão em haste cujo material apropriado em INOX 410,420,304,316,1045, sendo elas CONSTRUÍDA NA NORMA API 609 atendendo a classe de pressão entre 125 A 150lbs COM AS SEGUINTES VEDAÇÕES: EPDM, BUNA-N, PTFE, HYPALON, NBR, SBR, SILICONE, VITON, BRASTEC, EPDM BRANCO, ETC... TENDO SEUS ACIONAMENTOS ENTRE ELES: EIXO LIVRE, ALAVANCA, ATUADOR PNEUMÁTICO, ATUADOR ELÉTRICO, ATUADOR HIDRÁULICO, CAIXA REDUTORA POR VOLANTE, CAIXA REDUTORA POR CORRENTE, CAIXA REDUTORA DE EMERGÊNCIA E POR SISTEMA FLUTUANTE TIPO BÓIA.

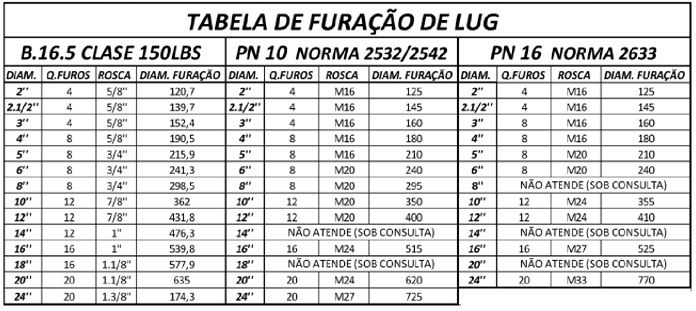

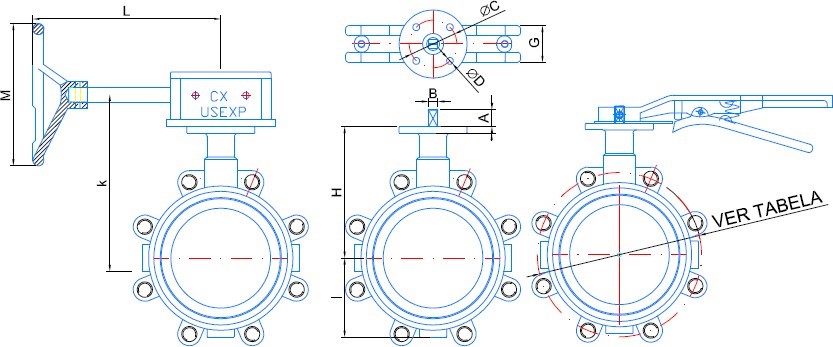

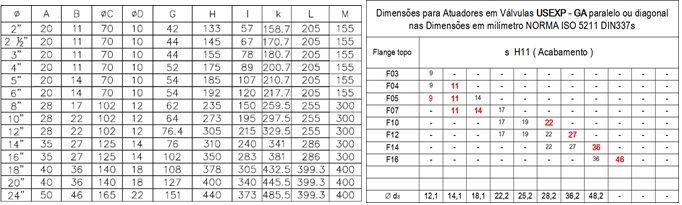

DIMENSIONAMENTO TÉCNICO VB LUG 150LBS

As Válvulas Borboleta Monobloco classe 200Lbs de 2’’ A 20’’

CONSTRUÍDA EM CORPO MONOBLOCO: EM FERRO NODULAR ASTM A536 Gr 65-45-12, ASTM A GG30,GGG40, AÇO INOX ASTM A351 CF8/CF8M e ASTM A216 Gr WCB, COM SEU INTERNO EM FERRO NODULAR ASTM A536 Gr 65-45-12 GGG40, INOX ASTM A 351 CF8/CF8M, ASTM A 216 Gr WCB ETC... com disco fixado através de parafuso padrão em uma haste cujo material apropriado em AÇO INOX 410,420,304,316, e AÇO 1045, sendo elas CONSTRUÍDA NA NORMA API 609 atendendo a classe de pressão 200lbs COM AS SEGUINTES VEDAÇÕES VULCANIZADA AO CORPO : EPDM, BUNA-N, VITON, entre outras. TENDO SEUS ACIONAMENTOS ENTRE ELES: EIXO LIVRE, ALAVANCA, ATUADOR PNEUMÁTICO, ATUADOR ELÉTRICO, ATUADOR HIDRÁULICO, CAIXA REDUTORA POR VOLANTE, CAIXA REDUTORA POR CORRENTE, CAIXA REDUTORA DE EMERGÊNCIA.

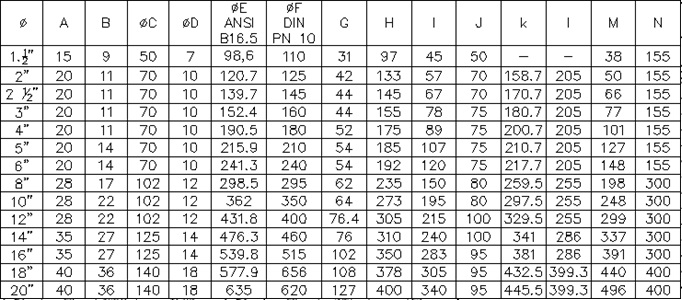

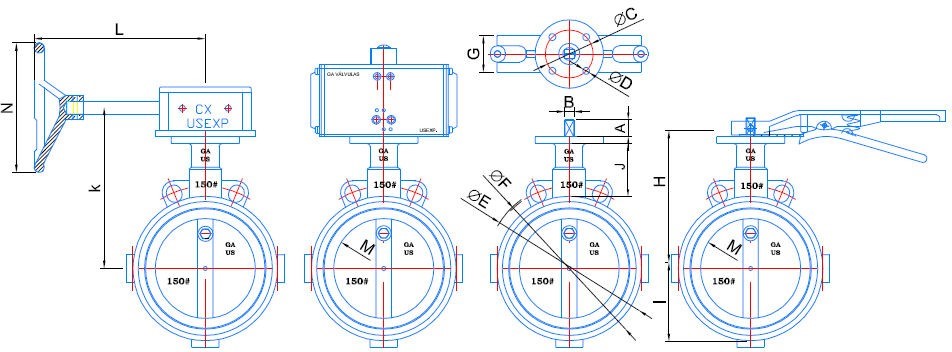

DIMENSIONAMENTO TÉCNICO 200LBS

As Válvulas Borboleta 300 LBS de 2’’ A 24’’

CONSTRUÍDA COM CORPO MONOBLOCO: EM FERRO NODULAR, ASTM A536 Gr 65-45-12 ASTM A GG30, EM INOX ASTM A 351 CF8/CF8M, ASTM A 216 Gr WCB, COM SEU INTERNO EM FERRO NODULAR ASTM A536 Gr 65-45-12, INOX ASTMA 351 CF8/CF8M, ETC... FIXADAS EM UMA HASTE COM OS SEGUINTES MATERIAIS INOX 410,420,304,316,1045 FIXADAS ATRAVÉS DE UM PARAFUSO, CONSTRUÍDA NA NORMA API 609 COM SUA CLASSE DE PRESSÃO DE 300LBS COM SUA VEDAÇÃO VULCANIZADA AO CORPO NOS SEGUINTES MATERIAIS: EPDM, BUNA-N, HYPALON, NBR, SBR, SILICONE, VITON ETC COM OS SEGUINTES ACIONAMENTOS: EIXO LIVRE, ALAVANCA, ATUADOR PNEUMÁTICO, ELÉTRICO, HIDRÁULICO, CAIXA REDUTORA POR VOLANTE, CAIXA REDUTORA POR CORRENTE.

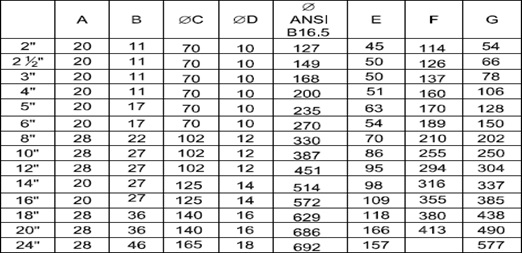

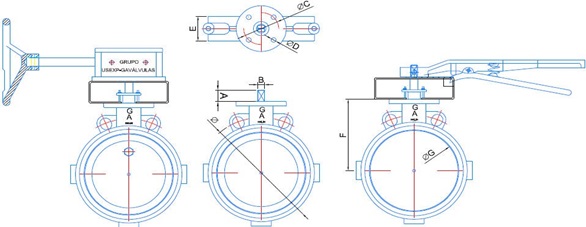

DIMENSIONAMENTO TÉCNICO 300LBS DE 2" A 24"

As Válvulas Borboleta HIGH-PERFORMANCE

É construída na norma API 609-CL-B CLASSE DE VEDAÇÃO VI (100% ESTANQUE)

As Válvulas BI-EXENTRICA padrão Usexp foi desenvolvida dentro da norma atendendo os quesitos necessário para um bom desempenho no trabalho composta por : Corpo nos seguinte material ASTM A 216 Gr WCB – ASTM A 351 GR CF8/CF8M E OUTROS SOB CONSULTAS os disco composto pelo seguinte material: ASTM A 351 CF8/CF8M E OUTROS SOB CONSULTA, composto por uma sede de vedação no seguinte material: PTFE PURO - RPTFE até 300º (POLITETRAFLUORETILENO) e RPTFE 25% LAN DE VIDRO, composta por um sistema de gaxeta grafitada, contando com uma base de distanciamento da válvula dos acionamento, sendo eles composto por: CAIXA REDUTORA, ALAVANCA. ATUADORES PNEUMATICO, ATUADORES ELETRICOS.

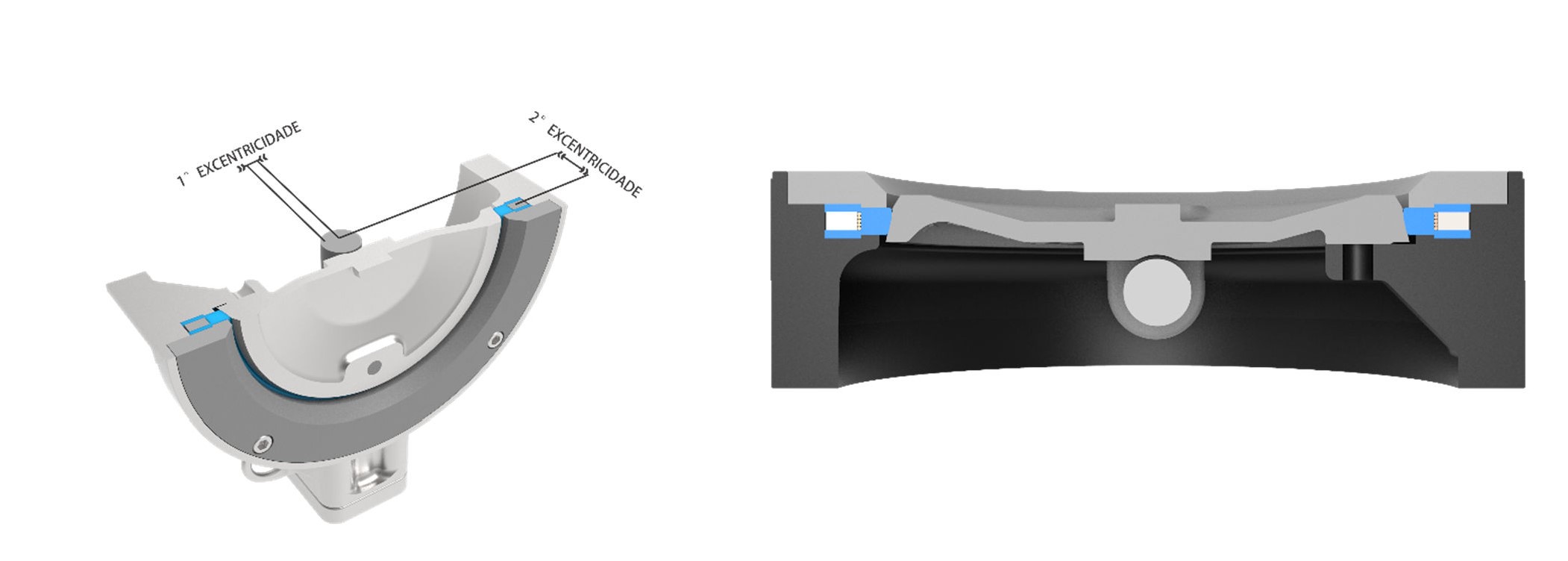

Deslocamento de disco

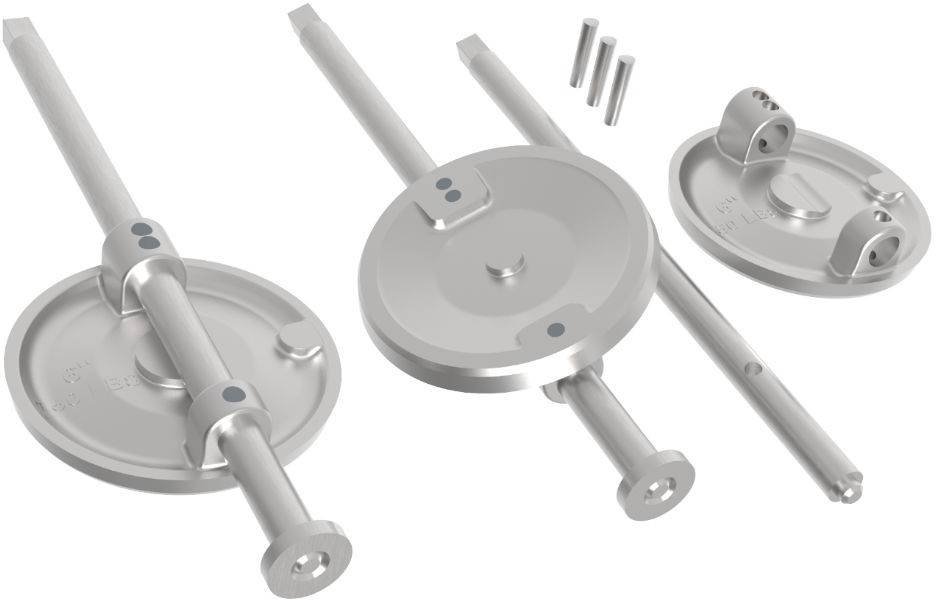

Fixação do disco no eixo

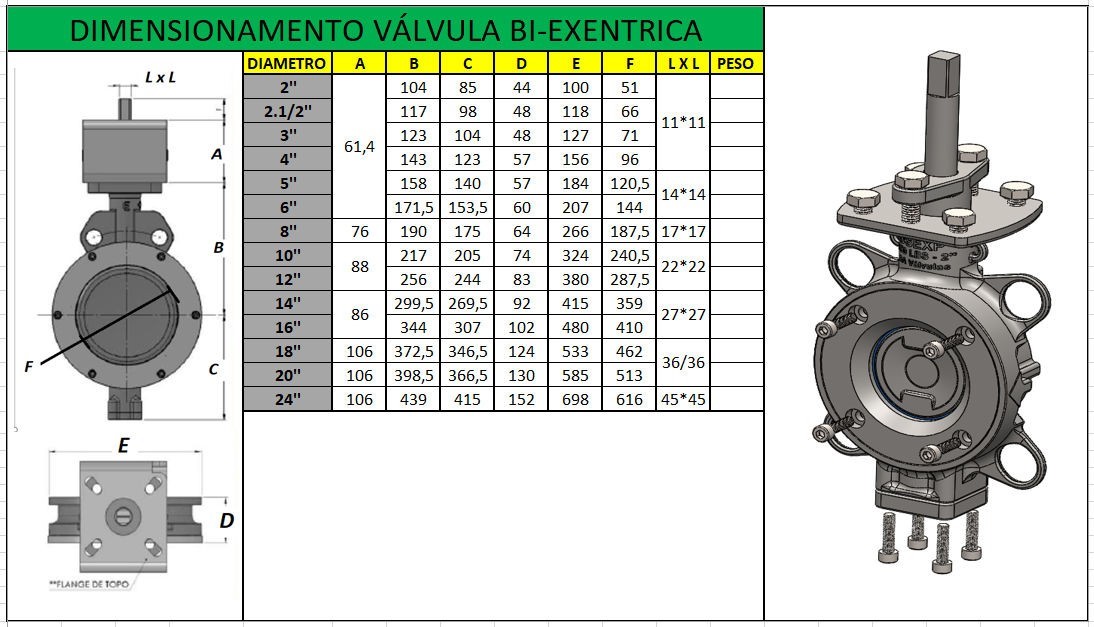

DIMENSIONAMENTO TÉCNICO 150LBS
